Following the foundation, piling
زیر بنای ساختمان است که وظیفهٔ انتقال نیرو از ستونها به زمین و خاک اطرافش را بر عهده دارد بر اساس نوع ساختمان و میزان نیروهای وارده، بافت لایه هاو نوع خاک زمین و شرایط آب و هوایی منطقه :میتوان تیپ و ابعادشالوده راانتخاب و مشخص نمود. عمق، طول و عرض پی‌ها به وزن ساختمان، تعداد طبقات و نوع خاک محل بستگی دارد.
انواع پی در معماری مدرن
پی ها بر اساس عمق و نوع عملکرد طبقه بندی می شوند.در حالت کلی چنانچه لایه مقاوم در عمق کمی از سطح زمین قرار گرفته باشد،پی در نزدیکی سطح زمین بنا می شود.در غیر این صورت برای رسیدن به لایه مقاوم،عمق پی افزایش می یابد.
بطور کلی پی ها را می توان به چهار دسته تقسیم کرد:
- پی های کم عمق معروف به پی های سطحی(shallow foundation)
پی هایی که نسبت عمق به عرض آنها مساوی یا کمتر از یک باشدراپی سطحی می نامند دسته بندی های متفاوتی از پی های سطحی در مراجع مختلف یافت میگردد.باولز انواع کلی پی های سطحی را به صورت زیر تقسیم بندی میکند:
- پی های منفرد:پی هایی که بار یک ستون منفرد یایک دیوارراحمل میکنند.
- پیهای مرکب:پی هایی که بار دو یاچهار ستون را حمل میکنند.
- پی گسترده:نوعی شالوده است که بار چندین ستون با فواصل نا منظم یا چندین ردیف ستون موازی را حمل می کندو در زیر بخشی از ساختمان یا کل آن قرار میگیرد.
پی های سطحی به صورت جزئی تر نیز تقسیم بندی شده اند(مبحث 7 مقررات ملی ساختمان):
الف)شالوده های منفرد(spread founadtion): به شالوده ای که تنها بار یک ستون را منتقل میکند،شالوده منفرد می گویند.این پی ها معمولا از یک دال مربعی یا دایره ای تشکیل می شوند.در بیشتر موارد،پی های منفرد توسط تیر هایی به نام کلاف به یکدیگر متصل می شوند.کلاف ها نقشی در جلو گیری از نشست شالوده های منفردندارند.(قادر به تحمل برش و خمش نمیباشند)و تنها صلبیت جانبی سازه را افزایش می دهند.شالوده منفرد می تواند شامل انواع بتنی غیر مسلح یابتن مسلح معمولی،با سطوح شیبدار وپله ای باشد.
=== ب)شالوده های دو ستونی: ===اگر دو ستون به هم نزدیک باشند(به نحوی که فاصله شالوده منفرد آنهاکمتر از نصف فاصله دو ستون می شود)، اقتصادی و مناسب است که از شالوده دو ستونی استفاده شود.کار برد اصلی این ونوع شالوده در مواردی است که نمی توانتز یک یک ستون را به طور مرکزی بر روی شالوده منفرد قرار داد،مانند شالوده ستون کناری (در نوار مرکزی ساختمان در زمین های محدود).شالوده دوستونی می تواند به طور مستطیلی یا ذوزنقه ای طرح شود.این شالوده ها به نحوی طراحی می شوند که مرکز هندسی آنها بر نقطه اثر برایند بار های وارد منطبق شود.
راه دیگر مقابله با خروج از مرکزیت ستون کناری اتصال آن توسط یک تیر قوی به شالوده داخلی مجاور است.چنین شالوده ای را شالوده باسکولی یا شالوده تسمه ای می گویند.شالوده باسکولی از نشست های نامساوی ستون ها نیز جلوگیری می کند.
ج)شالوده نواری(strip footing):برای شالوده ستون های یک ردیف و یا دیوار باربر ،از شالوده نواری استفاده می شودکه نسبت طول به عرض آن بسیار زیاد است.معمولا شالوده هایی که در آنها نسبت طول به عرض آنها بیتشر ازچهار یا پنج باشد به عنوان شالوده نواری در نطر گرفته می شود.
د)شالوده گسترده(raft foundation):اگر زمین زیر شالوده آنقدر سست باشد و یابار وارد از طرف سازه آنقدر زیاد باشد که سطح پوشیده شده توسط پی های منفرد بیش از نصف سطح زیر بنا شود،در این صورت اقتصادی است که از پی گسترده استفاده شود.شالوده گسترده شامل یک دال یکپارچه است که کلیه بار های سازه را از ستون های و دیوار ها به خاک منتقل می کند.این نوع شالوده موجب توزیع نسبتا یکنواخت تنش و جلوگیری از تمرکز آن در زیر بارهای سنگین و موضعی می شود،لذا در کاهش نشست نامساوی بسیار موثر است.
ه)شالوده شبکه ای(grid foundation):به لحاظ اقتصادی (کاهش هزینه قالب بندی)گاهی مقرون به صرفه است که شالوده های یک ردیف در هم ادغام و شالوده به صورت نواری اجرا شود. چنانچه این نوار ها در هر دو امنداد عمود بر هم قرار گیرند،شالوده شبکه ای به وجود می آید.عملکرد این شالوده ها مرکب بوده و متفاوت از عملکرد شالوده منفردی است که توسط کلاف به یکدیگر متصل می شوند.
و)پی های پوسته ای(shell foundation):این نوع پی ها بار رابه واسطه شکل خود به زمین منتقل می کنندو حجم آنها تاثیری در انتقال بار ندارد.این نوع پی ها به عنوان پی برج های خیلی بلند نطیر برج های رادیو تلویزیون یا برج های خنک کننده به کار می روند و طراحی آنها مشکل است.
پی های نیمه عمیق (پی های چاهی)(pier foundation)
در این پی ها نسبت عمق به عرض در محدوده (4-5)تا(10)قرار دارد.
این پی ها حد فاصل پی های سطحی و عمیق هستندو به آنها پی های چاهی نیز گفته می شوند.عملکرد آنها تا حدودی شبیه پی های عمیق است زیرا بار را به یک لایعه مقاوم که در عمق متوسطی از زمین قرار دارد منتقل می کنند.برای اجرای این پی ها،چاهی در زمین حفر کرده و سپس درون آن را با مصالح مناسب پر می کنند.

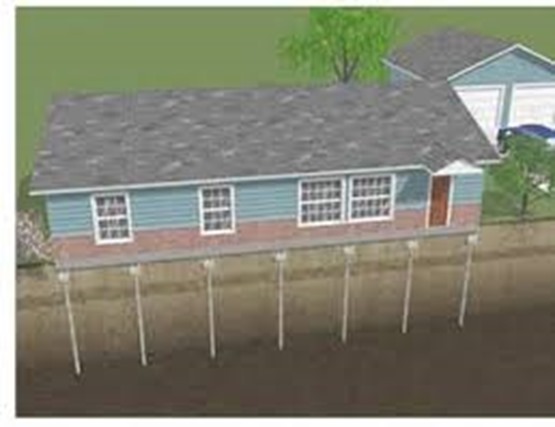

- پی های عمیق(deep foundation)
این پی ها عمدتا شامل شمع بوده و در آنها نسبت عمق به عرض پی بیشتر از 10بوده است
- پی های ویژه(special foundation)
هرگونه پی که جزء دسته های فوق نباشد مانند پی های صندوقچه ای ،مهارها،ستون های شنی وسنگی و... در این دسته قرار میگیرند
